レンズ設計レポート　　　　【2011年7月4日】

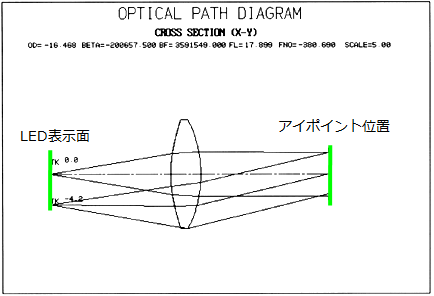

0.33″LCD用EVFレンズ設計
名称(焦点距離) EVFレンズ(17.899mm)
拡大率 14.068倍(-1dpt)
14.089倍( 0dpt)
瞳径 φ3～φ6
視界(画角/2) 13.298度(-1dot)
13.317度( 0dpt)
構成枚数 1枚(非球面レンズ)
前玉有効径/中心厚
材質		 φ14.8/4.10mm
PMMA
物体距離
(LED表示面～R1面頂点)		 16.147mm(-1dpt)
16.498mm( 0dpt)
球面収差
コマ収差
非点収差
歪曲収差
軸上色収差
倍率色収差		 0.44dpt以下
1.55dpt以下
1.51dpt以下
0.36％以下
0.93dpt以下
0.0028dpt以下



非球面式：

　　　　　　
＊-1dpt（ﾃﾞｨｵﾌﾟﾀｰ）=標準視度（-4ｄｐｔ近視、+2ｄｐｔ遠視）
＊倍率が高いため、倍率色収差が少し大きい（画面周辺青フレーアが少し見えるが問題ないレベル）、
　　他の収差は問題ないレベル（特に、歪曲はほとんど目立たないレベル）

レンズ設計レポート　　　　【2011年6月15日】

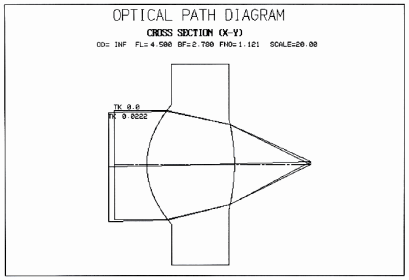

非球面レンズ(光ピックアップ対物レンズ)
名称 両面非球面レンズ
NA 0.450
使用波長 650nm±10nm
焦点距離 4.50mm
光学全長 5.980mm
(中心厚3.2mm)
Back Focus 2.780mm
全面有効径
後面有効径		 φ4.10
φ2.96
R.M.S. 中心10mλ以下
周辺50mλ以下

材質PMMA


1)第1面非球面
c＝1/2.75061
κ=-0.7146027
A4＝-0.6109226E-03
A6＝-0.1360475E-03
A8＝-0.1180655E-04
A10＝0.7321674E-06

2)第2面非球面
c＝-1/6.82465
κ=0.0204452
A4＝0.2147065E-03
A6＝0.1530960E-03
A8＝0.1097304E-03
A10＝-0.2805812E-04

レンズ設計レポート　　　　【2011年3月】

　

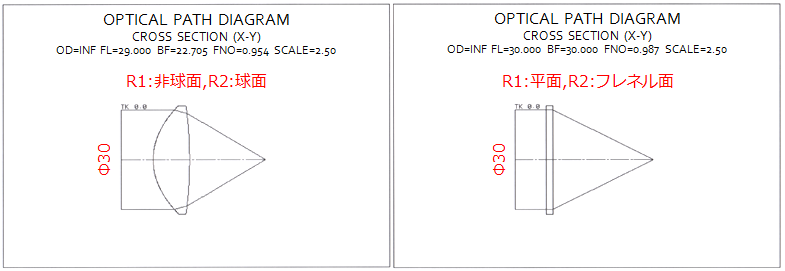

フレネルレンズの光損失
非球面レンズ
放射瞳面積
S_asp＝706.858[mm2]		 フレネルレンズ
シャドウ(光損失)面積
∑ΔS＝97.203[mm2]		 非球面レンズに対する
光損失[%]
∑ΔS×100÷S_asp＝13.751[%]

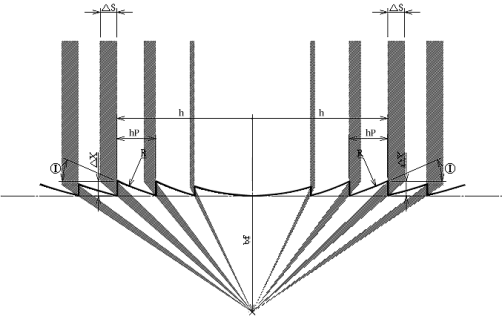

シャドウ面積計算

R(h)；フレネル形状
ΔS；シャドウ面積
　　　　R；曲率半径
　　　　h；光軸からの高さ

　　　　　　　　ΔX；サグ量
　　　　　　　　hp；ピッチ
　　　　　　　　ｂｆ；バックフォーカス

　

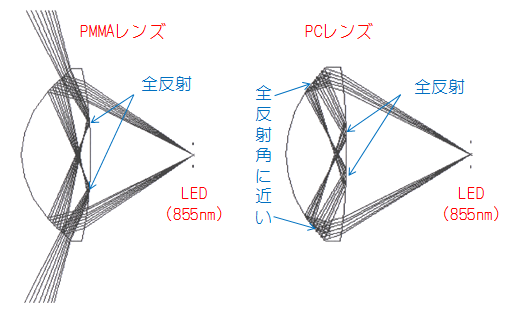

PMMA/PCレンズ迷光比較

PMMAレンズがPCレンズより
　迷光が放射光束に干渉しやすい
