レンズ設計レポート

 2012/12月
構成枚数 12群15枚
(非球面レンズ3枚含)
焦点距離 4.74mm～68.79mm
F-Number F/1.87～2.47
光学全長 73.75mm(in Air)
有効像円 φ5.625(1/3.2")
Back Focus 5.02mm(in Air)
前玉有効径
後玉有効径		 φ29.6
φ6.52
幾何光学MTF 中心140本/mm40%以上
周辺120本/mm30%以上
周辺光量比 40%(φ5.625)以上
TV歪曲度 1.75%

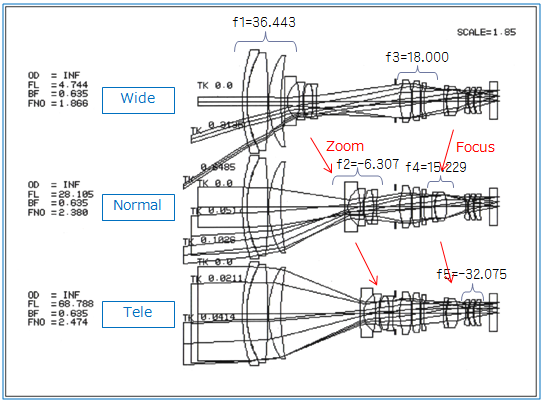

HDC用15倍ズームレンズ光学仕様
　●光学的手振れ防止仕様

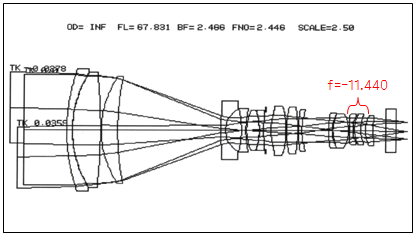

　　　　　　　　　　OISの原理　　　　　　　　　　　　　　　　Tele端OIS-Shift動作時の光路図

　手振れ角0.2度で0.35mmShift必要
　＊ﾚﾝｽﾞ偏芯による非点収差をShiftレンズ面に3次の非球面係数を使い収差補正

レンズ設計レポート

 2012/12月
構成枚数 14群17枚
(非球面レンズ2枚含)
焦点距離 6.20mm～35.96mm
F-Number F/2.89～4.19
光学全長
(in Air)		 55.08mm(プリズム端～結像面)
15.15mm(先端部撮影時)
有効像円 φ7.20(1/2.5")
前玉有効径
後玉有効径		 φ22.8
φ6.50
目標MTF 中心150本/mm　40%
周辺(7.5割)120本/mm　30%
周辺光量比 70％(7.5割)
TV歪曲度 3.0%以下

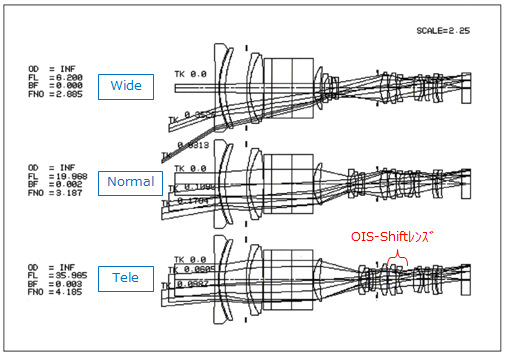

　　　　　　HDC用屈曲薄型6倍ズームレンズ光学仕様


　手振れ角0.57度で0.27mmShift必要
　光学全長圧縮のため、プリズムに高屈折率ガラスを使用
　＊ﾚﾝｽﾞ偏芯による非点収差補正のため、Shiftﾚﾝｽﾞ面に3次の非球面係数を使用
　＊Tele端の非点収差補正のため､ﾊﾟﾜｰのないﾌﾟﾗｽﾁｯｸ両面非球面を使用

レンズ設計レポート

 2012/12月
構成枚数 11群15枚
焦点距離 4.24mm～25.31mm
F-Number F/2.05～2.52
被写体距離
(被写体サイズ)		 -350mm
(Wide端A3)
光学全長 68.89mm(in Air)
有効像円 φ6.0(1/3")
Back Focus 2.98mm(in Air)
前玉有効径
後玉有効径		 φ31.6
φ7.90
幾何光学MTF 中心140本/mm　50%
周辺(7.5割)120本/mm　30%
周辺光量比 60％(7.5割)
TV歪曲度 2.0%

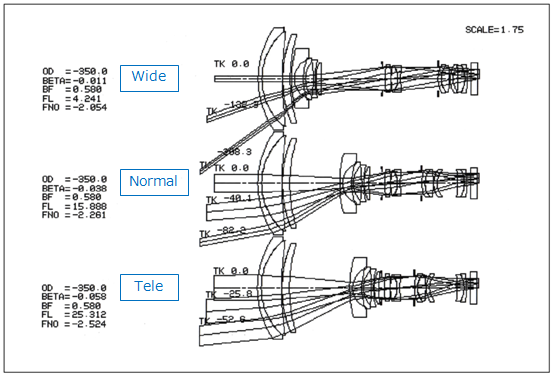

　　　　　　有限系広角6倍ズームレンズ光学仕様


　前玉の拡大を防ぐため、1群と2群の焦点距離を10倍ｽﾞｰﾑｸﾗｽの焦点距離に設定した
　＊広角で至近距離の撮影用のズームであるため、2群のﾚﾝｽﾞﾀｲﾌﾟを工夫が必要
　＊中間での像面湾曲補正のため、1群に非球面ﾚﾝｽﾞを使用

レンズ設計レポート

 2012/11月(現在)
用途 DSC用
焦点距離 4.48～206.6mm
F-Number F/3.06～5.56
最大像高 φ7.8
光学全長(in air) 112.14mm(wide)
～149.29mm(tele)
構成枚数 12群15枚
(ガラス非球面2枚)
前玉有効径 φ46.0
TV歪曲度 3%以下
目標MTF性能 中心　160本/mm40%
周辺　120本/mm30%

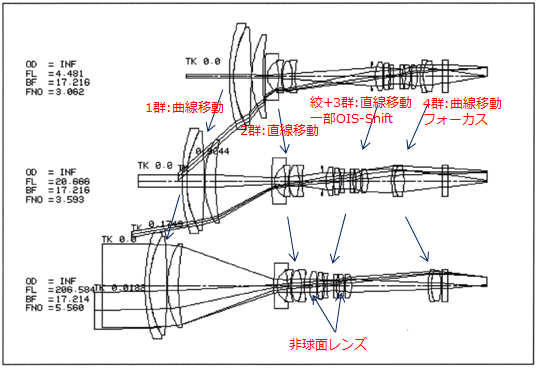

DSC1/2.3"48倍ズームレンズ設計検討

レンズ設計レポート

 2012/10月
焦点距離 11.25mm
対角画角 68.73度
F-Number F/1.485
有効像円 φ13.2(11.46mm×6.45mm)
光学全長 46.534mm(in air)
Back focus 14.598(in air)
構成枚数 4群5枚
(ガラス球面4枚、
ガラス非球面2枚)
前玉有効径 φ15.5
後玉有効径 φ10.8
TV表示歪曲度 3%(φ13.2)
周辺光量 50%(φ11.46)
MTF性能 中心　80本/mm40%
周辺　60本/mm30%

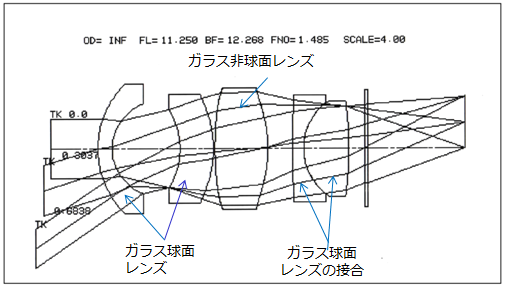

CCTV標準画角レンズ設計検討

レンズ設計レポート

 2012/05
用途 CCTV用
焦点距離 5.68～53.09mm
F-Number F/1.33～2.02
最大像高 φ6.9
光学全長 72.84mm(in air)
構成枚数 9群13枚
(ガラス球面11枚、
ガラス非球面2枚)
前玉有効径 φ35.5
TV歪曲度 2.3%
MTF性能 中心　120本/mm40%
周辺　100本/mm30%

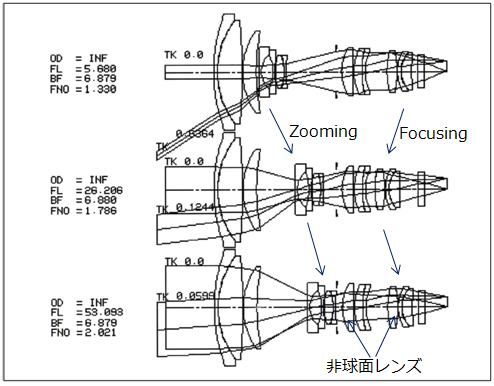

CCTV用10倍F/1.3ズームレンズ設計

レンズ設計レポート

 2012/05
用途 レーザー走査
波長 1.55μm
最大像高 ±17mm(走査幅34mm)
入射ビーム径
走査角度		 φ3.5mm
±6度
焦点距離 162.63mm
発光点～レンズ初面
レンズ全長
バックフォーカス		 121.19mm
22.95mm
201.64mm
構成枚数 3群4枚
最大有効径 φ38.5
歪曲収差 0.3％(φ34,Fθ基準)
集光ビーム径 φ50μm

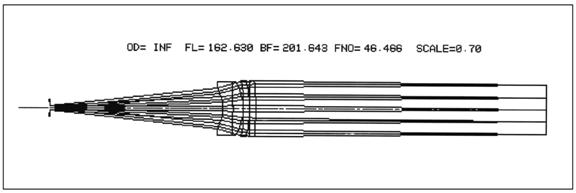

テレセントリックFθレンズ1(走査幅34mm)

全てガラス球面レンズ
用途 レーザー走査
波長 1.55μm
最大像高 ±42.5mm(走査幅85mm)
入射ビーム径
走査角度		 φ3.5mm
±14度
焦点距離 174.64mm
発光点～レンズ初面
レンズ全長
バックフォーカス		 111.64mm
57.5mm
223.58mm
構成枚数 4群5枚
最大有効径 φ90.2
歪曲収差 0.3％(φ85,Fθ基準)
集光ビーム径 φ50μm

テレセントリックFθレンズ2(走査幅85mm)

全てガラス球面レンズ

レンズ設計レポート

 2012/05
用途 ビーム投射拡大レンズ
角倍率 17.0×2度/87.0度
ビーム径 φ0.8
投射距離 1m～3m(レンズ第1面～スクリーン)
構成枚数 3群3枚(全球面ガラス)
前玉有効径 φ31.9
光学全長 44.035mm(レンズ第1面～最終面)
15.0mm(レンズ最終面～レーザー投射点)
TV歪曲度 *1) 5.44%
倍率色収差 *2) ⊿(G-B)=0.6×10-4rad(0.206分)
⊿(G-B)=4.9×10-4rad(1.684分)

　＊1) 光学歪曲収差では対角16.32%
　＊2) 標準人の眼の分解能は約2分

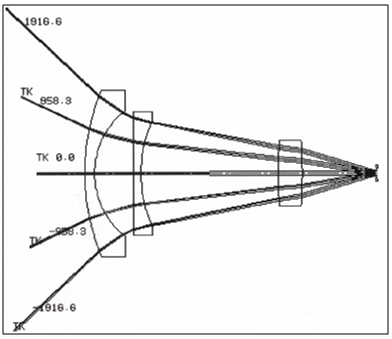

レーザービームコンバージョンレンズ検討

レンズ設計レポート

 2012/05
用途 設計問題
焦点距離 4.0～80mm
F-Number F/10以下
最大像高 2.50mm
光学全長
*バックフォーカス		 結果57.36mm
*16mm以上
構成枚数 4枚のみ
非球面偶数10次まで可
前玉有効径 φ8以下
歪曲収差 5%以下
波面収差
(物体距離INF)		 0.07λ以下
*波長587.56nm,
像高0～1.25mm

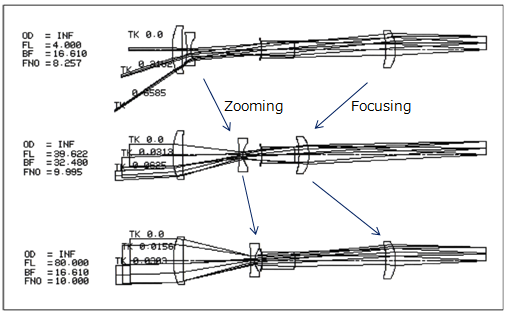

レンズ4枚20倍ズームレンズ設計問題(全長最短な解の算出)

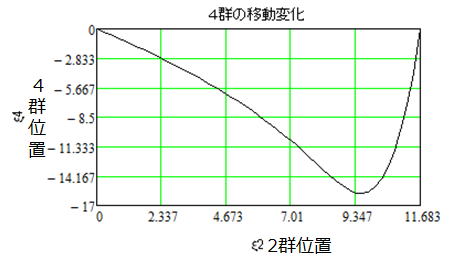

レンズ群 焦点距離 移動量
1群レンズ 17.248mm 固定
2群レンズ -2.750mm 11.6835
3群レンズ 15.750mm 固定
4群レンズ 23.615mm -15.8696
