 受託設計実績
|
 ドアホン用レンズ

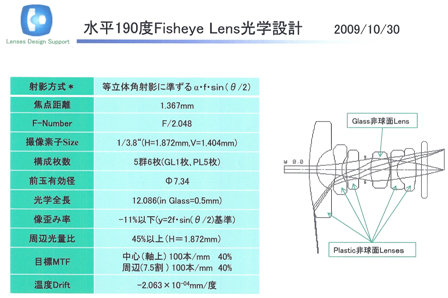

・2009年10月30日 水平190度Fisheye Lens光学設計

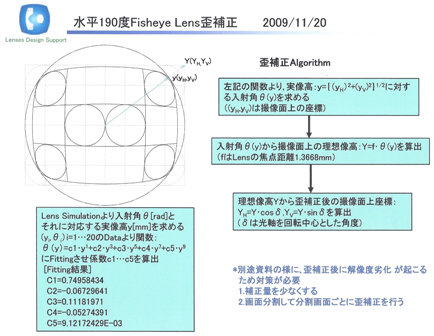

・2009年11月20日 水平190度Fisheye Lens歪補正

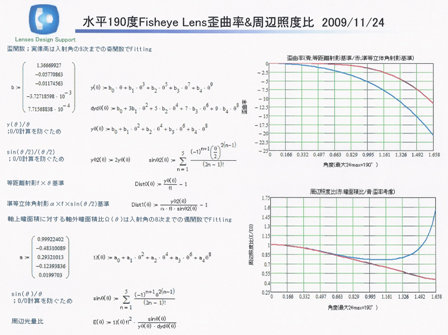

・2009年11月24日 水平190度Fisheye Lens歪曲率＆周辺照度比
|
  |
  |

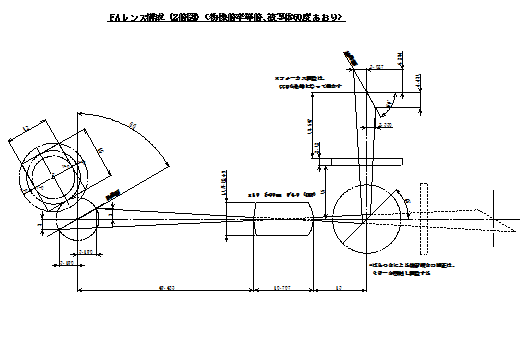

■FA用レンズ
| あおり仕様 |
光軸に対して物対面30度 |
| 物像倍率 |
-1.000ｘ(あおり時-0.852ｘ～-1.209ｘ) |
| 焦点距離 |
30.001mm |
| F-Number |
F/8.161(1x),F/4.42(INF) |
| 撮像素子Size |
1“(H=15mm,V=12mm) |

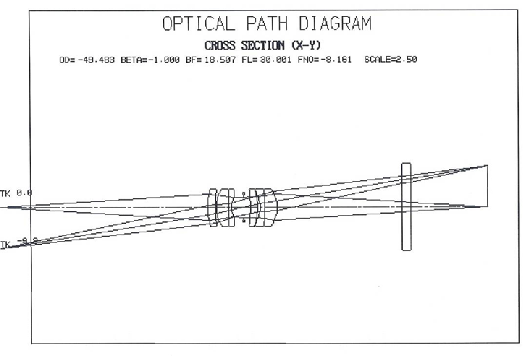

| 構成枚数 |
4群6枚(全て硝子球面) |
| 前玉有効径 |
φ8.0 |
| 光学全長 |
67.334mm(in Glass厚さ2.12mm) |

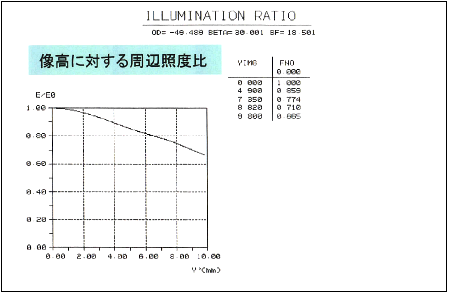

| 周辺光量比 |
65%(像高9.8mm)以上 |

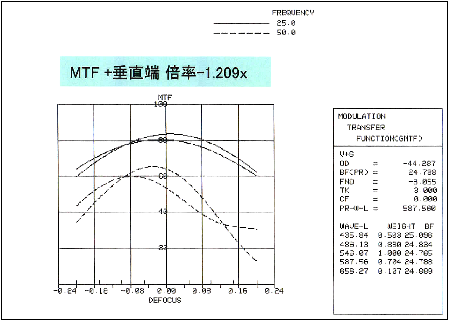

| MTF |
中心(軸上)50本/mm 50%以上
周辺(7.5割)50本/mm 50%以上 |
|
 |

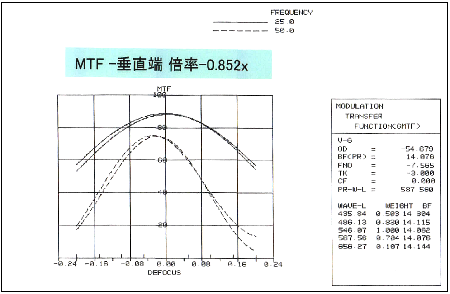

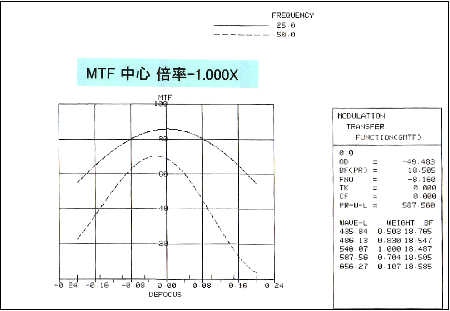

- 2010年1月15日 FA用等倍Lens MTF,周辺照度比
  |
  |
■講演実績

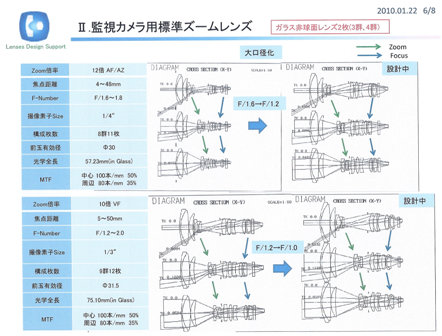

2010年1月22日 Ⅱ. 監視カメラ用標準ズームレンズ

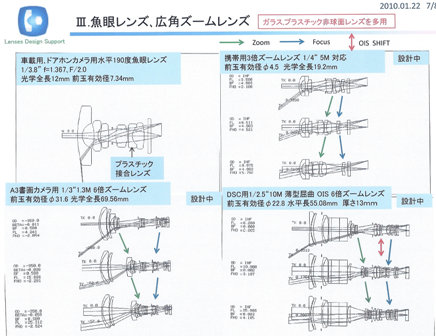

2010年1月22日 Ⅲ.魚眼レンズ、広角ズームレンズ
|
  |
 |
■今後の取り組み
光学設計に沿った研究
1. OIS高倍ズームレンズ
望遠鏡におけるOIS Shift時の収差最適化
2. 広角大口径ズームレンズ
凹レンズ先行型ズーム方式多群化
3. プラスチック非球面含むズームレンズ
温度変化時の性能補償した非球面形状の最適解
4. 奇数次非球面の取り入れ
非球面3次係数の収差係数への誘導と実用化
ゼルニケ級数によるレンズ編芯時の波面収差解析
|
