レンズ設計レポート

 2013/02/16
焦点距離 9.36mm(INF)
対角画角 52.98度
F-Number F/1.88
有効像円 Φ9.33
光学全長 39.4mm(in air)
Back Focus 10.11(in air)
構成枚数 6群7枚
(ガラス球面5枚,ガラス非球面2枚)
前玉有効径 φΦ11
後玉有効径 Φ9.4
TV表示歪曲度 -2.6%
周辺光量 70%(水平)
MTF性能
0.75mで最適		 中心140本/mm40%
周辺120本/mm30%
Focus量
(2群繰出)		 距離0.75m　-0.10mm
距離0.30m　-0.24mm

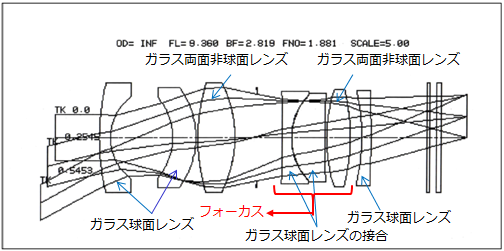

1/1.7"13M用固定焦点レンズ設計　例

レンズ設計レポート

 2013/07/01
焦点距離 3mm(INF)
対角画角 90度
F-Number F/2.4
有効像円 Φ4.5
光学全長 13.435mm(in air)
BackFocus 4.986mm(in air)
構成枚数 3群4枚
(ALLガラス球面レンズ)
前玉有効径 Φ5.5
後玉有効径 Φ2.7
TV表示有効径 -4.6%
周辺光量 50%(水平)
MTF性能
最適距離1.2m		 中心100本/mm50%
周辺80本/mm30%

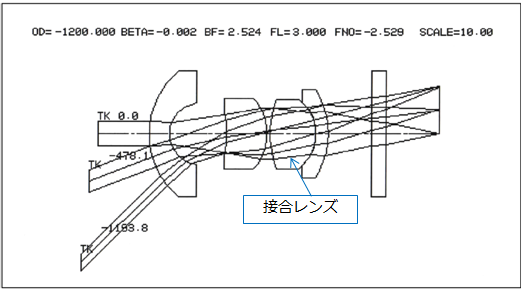

1/4"ボートカメラ用90度レンズ設計　例

レンズ設計レポート

 2013/07/23
用途 DSC用
焦点距離 6.20mm～17.3mm
F-Number F/3.53～5.20
最大像高 Φ9.508
光学全長
(in air)		 48.238mm(wide)
～45.387mm(tele)
構成枚数 8群9枚
(ガラス非球面2枚)
前玉有効径 Φ17.0
TV歪曲度 1.5%
目標MTF性能 中心160本/mm　40%
周辺120本/mm　30%

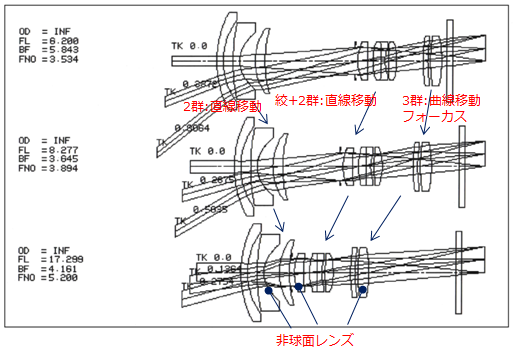

DSC用1/1.7"3倍ズームレンズ設計　例

レンズ設計レポート

 2013/04/17
レーザ波長 1064±30nm
拡大倍率 1.5X～3.5X(公称)
1.44X～3.31(実力)
入射有効径 Φ6.1
射出有効径 Φ8.80(1.44X)
Φ20.0(3.31)
光学全長
(レンズ第1面から
　　　レンズ最終面)		 60.58mm(1.44X)
53.44mm(3.31X)
構成枚数 4群5枚
1群：凹メニス,平凸レンズ
2群：両凹レンズ
3群：凹メニスレンズ
4群：平凸レンズ
移動量
1.5X基準		 1群(微調整)
2群(移動)：+1.899mm
3群(固定)
4群(移動)：-7.146mm

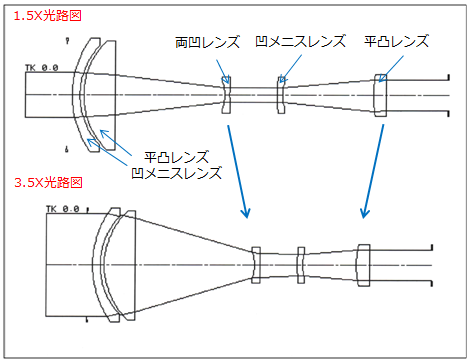

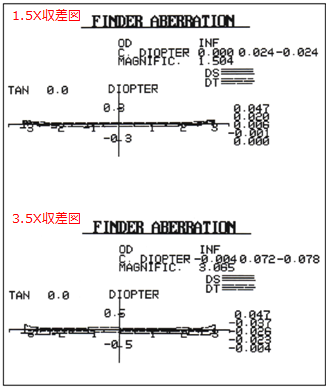

可変ビームエクスパンダレンズ設計　例

レンズ設計レポート

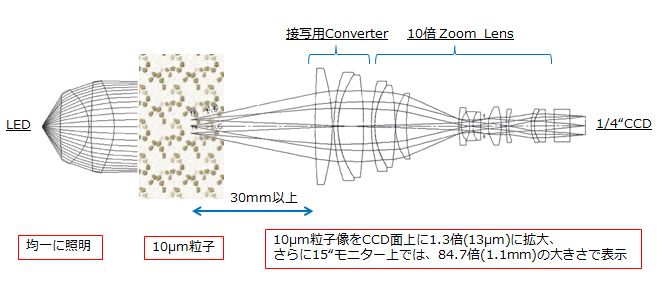

 　水質汚染検査用光学系　(案)
　　　

レンズ設計レポート

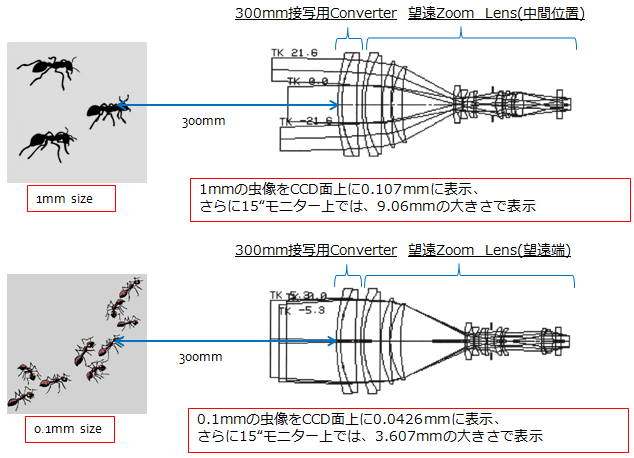

 防虫検査用光学系　(案)

レンズ設計レポート

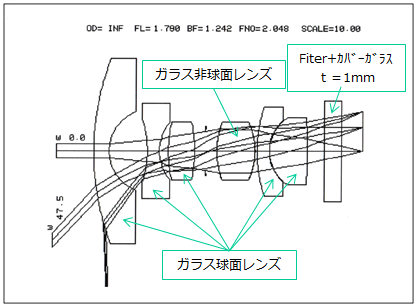

 2015/02/19
Type 射出瞳短 射出瞳長
射影方式 等距離射影 y=f･θ 等距離射影 y=f･θ
焦点距離 1.79mm 1.85mm
F-Number F/2.05 F/20.5
撮影素子 1/3”(水平185°) 1/3”(水平185°)
構成枚数 5群6枚
(球面GL5枚、
　　非球面GL1枚)		 7群8枚
(球面GL7枚、
　　非球面GL1枚)
前玉有効径 Φ9.7 Φ11
光学全長 15.820mm
(in giass)		 18.716mm
(in glass)
TV歪曲度 -5%以下
(y=f･θ基準)		 -5%以下
(y=f･θ基準)
周辺光量比
(対角)		 45% 45%
MTF 中心(軸上)
100本/mm　50%
周辺(～7割)
80本/mm　40%		 中心(軸上)
80本/mm50%
周辺(～7割)
80本/mm　40%

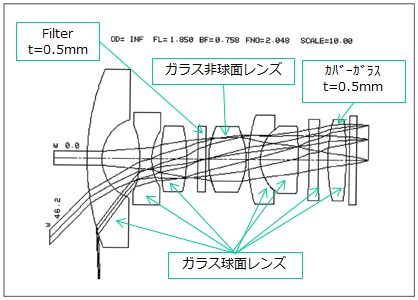

高解像度魚眼レンズ設計 　例

《 射出瞳短いタイプ 》



《 射出瞳長いタイプ 》

レンズ設計レポート

 2015/03/31
用途 防虫検査用レンズ
焦点距離 3.93～51.63mm(10倍)
F-Number F/4.22～5.65～4.22
最大像円 Φ3.72(1/5”)
光学全長 44.25mm(in air)
構成枚数 9群11枚
(全てガラス球面)
前玉有効径 Φ16.7
周辺光量比 40%(対角)
MTF性能 中心80本/mm　60%
周辺60本/mm　30%

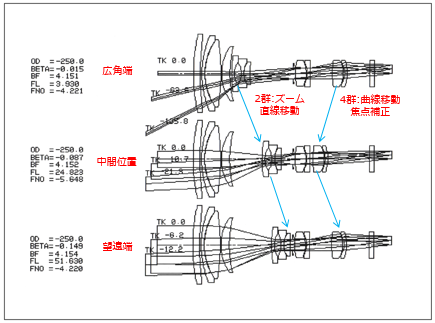

防虫検査用1/4.85” 10倍ズームレンズ仕様

レンズ設計レポート

 2015/05/26
用途 書画カメラ用
焦点距離 4～12mm(3倍)
F-Number F/2.8
撮像素子 Φ6(1/3”13mega)
構成枚数 8群10枚
前玉有効径 Φ27
光学全長 55mm(in Glass t=2mm)以下
歪曲収差(目標) ±3％以下
周辺光量比(目標) 40％以上(y=mm)
MTF(目標) 中心(軸上)200本/mm　30%
周辺(～7.5割)160本/mm　20%

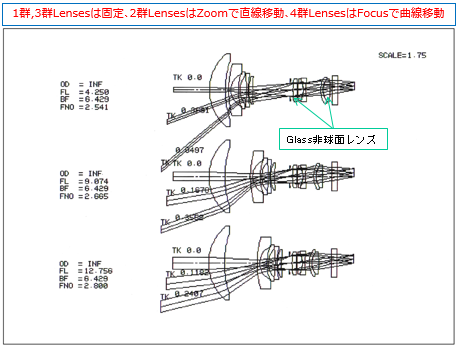

書画カメラ用3倍広角ズームレンズ概略設計

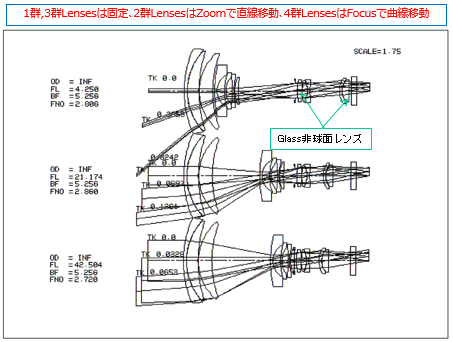

レンズ設計レポート

 2015/05/26
用途 書画カメラ用
焦点距離 4～40mm(10倍)
F-Number F/2.8
撮像素子 Φ6(1/3”13mega)
構成枚数 9群12枚
(内ガラス非球面レンズ2枚)
前玉有効径 Φ33
光学全長 70mm(in Glass t=2ｍｍ)以下
歪曲収差(目標) ±3%以下
周辺光量比(目標) 40%以上(y=mm)
MTF(目標) 中心(軸上)200本/mm　30%
周辺(～7.5割)160本/mm　20%

書画カメラ用10倍広角ズームレンズ概略設計

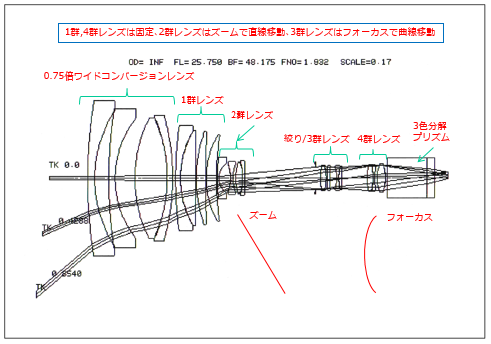

レンズ設計レポート

 2015/05/28

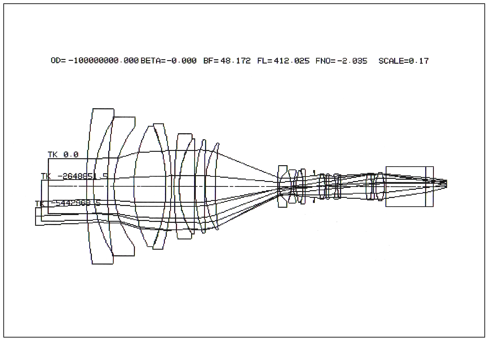

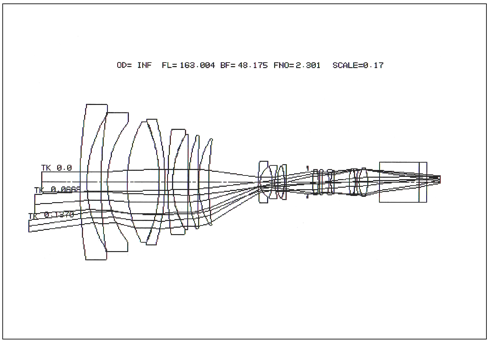

Full Size 3板広角ズームレンズ

広角端

中間位置

望遠端

レンズ設計レポート

 2015/05/28
用途 DSC用
焦点距離 18.4～39.2mm
F-Number F/2.04～F/2.51
撮影素子 APS-C
(H23.7mm×V15.6mm)
構成枚数 13群14枚
全て球面硝子レンズ
前玉有効径 Φ54.1
光学全長 151.364mm
(in Glass　t=2mm)
バックフォーカス 45.52mm
(in Glass　t=2mm)
目標歪曲収差 ±2%以下
目標周辺光量比 40%以上
(y=14.187mm)
目標MTF 中心(軸上)60本/mm　30%
周辺(～7.5割)30本/mm　30%

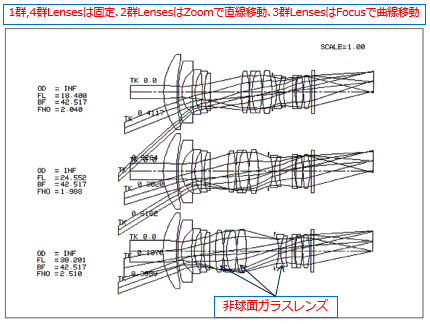

DSC用広角ズームレンズ概略設計

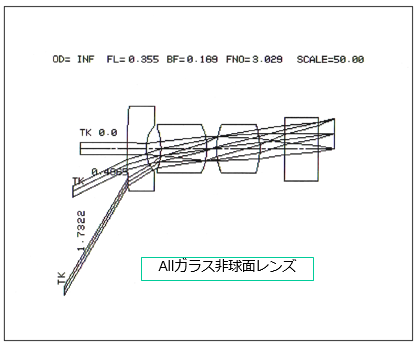

レンズ設計レポート

 2015/06/03
用途 内視鏡用
射影方式 中心射影 y=tanθ
焦点距離 0.353mm
F-Number F/3.05
撮影素子 光ファイバー(φ0.64)
構成枚数 3群3枚
(ALL硝子非球面)
前玉有効径 Φ0.77
光学全長 2.149mm
(in Glass　t=0.35mm)
TV歪曲度 -30%
周辺光量比
(歪曲考慮)		 50%
(Φ0.64)
MTF 中心(軸上)50本/mm　40%
周辺(～8割)30本/mm　30%

極小レンズ光学仕様

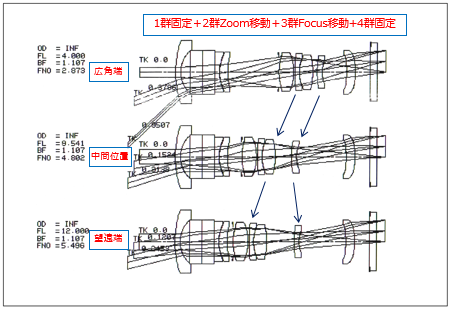

レンズ設計レポート

 2015/09/28
用途 携帯用
焦点距離 4～12mm
F-Number F/2.8～5.4
撮影素子 1/3.06”
構成枚数 6群8枚＋三角プリズム1枚
(非球面レンズ6枚)
前玉有効径 Φ7.6
光学全長 28.412mm
(in Glass　t=0.95mm)
バックフォーカス 3.735mm
(in Glass　t=0.95mm)
目標TV歪曲度 ±5%以下
目標周辺光量比 35%以上(対角)
目標MTF 中心(軸上)150本/mm　30%
周辺(～7.5割)100本/mm　30%

携帯用ズームレンズ概略設計

レンズ設計レポート

 2015/10
名称 OVFレンズ(実像式プリズムタイプ)
画角 60度
ファインダー倍率 0.7倍
瞳径 Φ4
(アイポイント；最終面より7mm)
構成枚数 対物(レンズ2枚＋プリズム2個)
フィールドレンズ1枚
接眼レンズ2枚
前玉/後玉有効径 Φ12/Φ8.5
レンズ第1面～
　アイポイント		 36.609mm
(水平方向サイズ))

*基準はOdpt(ディオプター)、視度調整は接眼レンズ移動

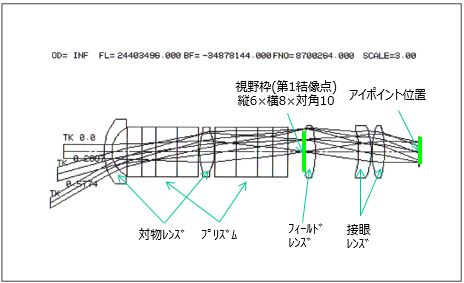

OVFレンズ概略設計

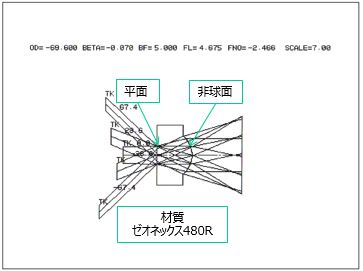

レンズ設計レポート

 2015/12
　　　　
タイプ 1枚 2枚
使用波長 可視光域
焦点距離 4.675mm 4.400mm
F-Number F/2.466 F/2.432
有効像円径 Φ7.6
構成枚数 プラスチック
非球面レンズ　1枚		 プラスチック
非球面レンズ 2枚
前玉/後玉有効径 Φ1.78/3.8 Φ12.9/φ4.5
光学全長
(印刷シート～クリーン)		 78mm(スクリーン フラット)
歪曲収差 -17% -20%
周辺光量比(目標) 40%以上 40%以上
幾何光学MTF 10本/mm 40% 20本/mm 40%

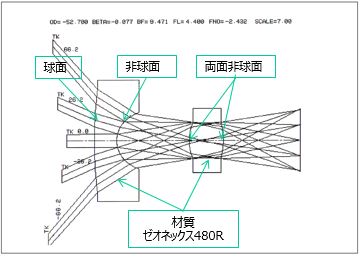

投射表示用レンズ

レンズ設計レポート

 2016/02
用途 携帯用マクロコンバーション
使用波長 UV385nm+UV405mm
焦点距離 45.99mm（395nm）
物体距離
被写体径		 50mm
Φ60mm
構成枚数 2群2枚(球面接合レンズ)
前玉/後玉有効径 Φ8/Φ6.8
固定絞り Φ3.4
(G2/R2から2mmの位置)
物体距離 12mm(被写体からﾚﾝｽﾞ第1面)
TV歪曲度 2%(樽型)
周辺光量比 60%(Φ60)
幾何光学MTF 中心20本/mm　40%
周辺20/mm　30%

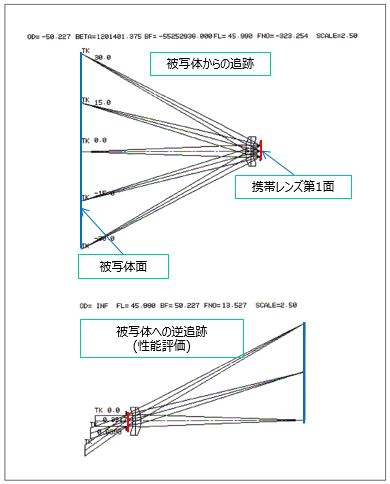

マクロコンバージョンレンズ

レンズ設計レポート

 2016/02
区分 基盤検査用レンズ
焦点距離 ｆ＝24.85mm
F-Number
(固定絞り径)		 Ｆ/.2.8
有効像円径 Φ8.28
構成枚数 6群10枚
(全てガラス球面レンズ)
前玉/後玉有効径 Φ12.4/Φ8.3
光学全長
(レンズ第1面から結像位置)		 41.91mm
物体距離
(被写体からレンズ第1面)		 153mm
TV歪曲度
(目標)		 1%以下
周辺光量比
(目標)		 97%以上(φ7.9)
波動光学
MTF(目標)		 中心 300本/mm　25%
周辺 300本/mm　25%

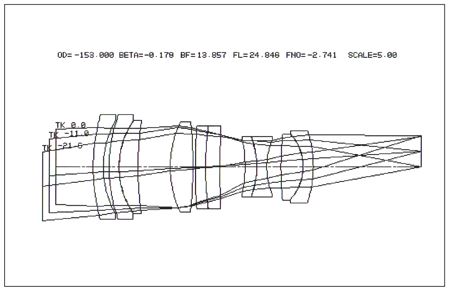

高解像度マクロレンズ

レンズ設計レポート

 2016/06/10
用途 監視用
焦点距離 3.67～11.00mm
F-Number Ｆ/1.545～F/2.6000
嘬像素子 1/1.7”
H7.53mm,V5.64ｍｍ,
D9.33mm
構成枚数 11群13枚
(非球面レンズ3枚含む)
前玉有効径 Φ25
光学全長 51.814mm
in Glass t=0.7ｍｍ
バックフォーカス 8.085mm
in Glass t=0.7mm
歪曲収差 49.22%
Ф7.53(127.36度)
周辺光量比 40%
Ф7.53(D)
MTF 中心 (軸上)150本/mm　30%
周辺(～7割)100本/mm　25%

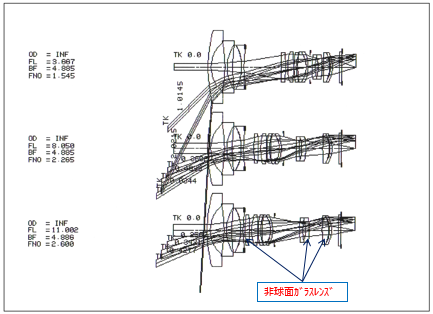

1/1.7”広角3倍ズームレンズ画角広大

1群,4群Lensesは固定、2群LensesはZoomで直線移動、
3群LensesはFocusで曲線移動

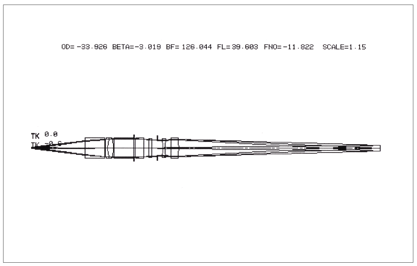

レンズ設計レポート

 2017/06/20
用途 IC検査
使用波長 可視光照明
焦点距離 対物45.08mm,
結像135.28mm,
合成39.60mm
F-Number F/11.82
被写体径,像径 Ф1.2,Ф3.6
構成枚数 三角プリズム+
対物(1群2枚)+BS+結像(4群4枚)
最大有効径 Ф11.5
物像間距離 218.77mm
(被写体～結像面)
歪曲収差 0.1%
周辺光量比 60%(7割)
波動光学MTF 中心 50本/mm　30%
周辺50本/mm　30%

3倍拡大レンズ光学仕様

レンズ設計レポート

 2016/06/27
タイプ 1枚
使用波長 可視光域
焦点距離 86mm
F-Number F/2.865(INF),
F/-3.26(702mm)
表示スクリーンサイズ/
光源Filmサイズ		 H200×V100
H40×V20
構成枚数 プラスチック
非球面レンズ1枚
前玉/後玉有効径 Ф30.02/Ф18.8
光学全長
(印刷シート～クリーン)		 806.844mm
歪曲収差 0.67%
周辺光量比 50%(Ф44.72))
白色MTF
単色MTF		 5本/mm 20%,
10本/mm 10%
5本/mm 40%,
10本/mm 20％

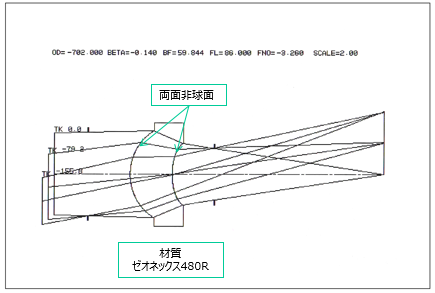

1枚投射レンズ

レンズ設計レポート

 2016/08/02
用途 近赤外接写
使用波長 870±10mm
焦点距離
物体距離		 7.70mm
12mm
(被写体～レンズ第一面)
F-Number
(物体距離)		 F/1.913(INF),
F/2.418(12mm)
被写体径,像径 Ф12mm,Ф2.88mm
Ф15mm,Ф3.66mm
構成枚数 3群3枚
(硝子球面レンズ1枚,
非球面プラスチックレンズ2枚)
前玉/後玉有効径 Ф12.52/Ф3.0
光学全長 35.739mm
(被写体から結像位置)
入射tanθ(物体高) 0.12033(6mm)
歪曲収差(像高)
TV表示歪曲度		 1.5%(1.44mm)
0.5%
周辺光量比(像高） 65%(1.44mm)
幾何学MTF
(Defocus位置)		 中心0.0mm
50本/mm 57%,
物体高1.44mm
50本/mm 50%
(近軸像点よりレンズ側-0.03mm)

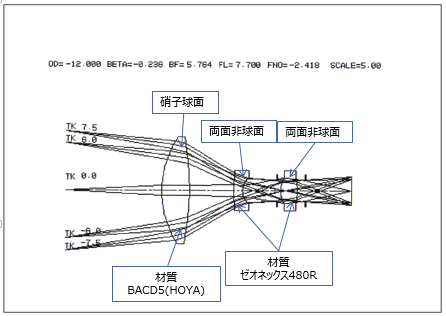

近赤外接写レンズ

レンズ設計レポート

 2016/12/09
用途 エリア検知用
使用波長 630±10mm
焦点距離
被写体距離		 16mm
500mm
(被写体～レンズ第一面)
F-Number 有効F/3.228
画角
像サイズ		 V90°,H9.83°
V25.6mm,H2.5mm
構成枚数 3枚
(非球面プラスチックレンズ3枚)
前玉/後玉有効径 Ф19/Ф12.5
光学全長 53.167mm
(レンズ第一面から結像位置)
目標周辺光量比
(像高）		 60%(12.8mm)以上
目標スポットサイズ
(Defocus位置)		 30μm以下

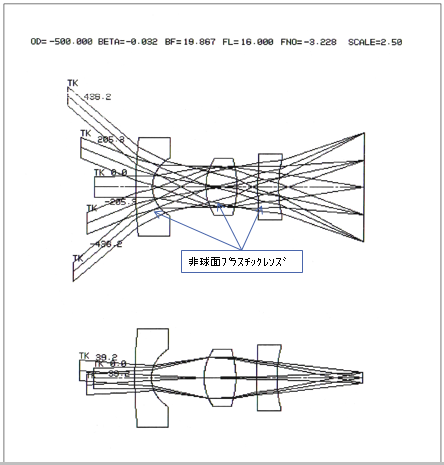

エリア検知レンズ

レンズ設計レポート

 2016/12/14
用途 フィルムスキャナー用
倍率 0.128倍~-0.54倍-1.020倍
(広角~中間~望遠)
焦点距離 27.79mm~87.56mm~64.48mm
(広角~中間~望遠)
有効F-Number F/5.57~F/6.43~F/6.97
(広角~中間~望遠)
有効像円径 Φ7.8
構成枚数 11群13枚
(L12非球面レンズ他は球面)
前玉/後玉有効径 Φ24/Φ6
光学全長 116.60ｍｍ
(レンズ第1面から結像位置)
物像間距離 278.80ｍｍ
(フィルム～撮像素子結像位置)
目標周辺光量比(像高) 60%(Φ7.8)
目標MTF
(中心白色ベスト位置)		 中心100本/mm40%周辺(水平端)
80本/mm30%

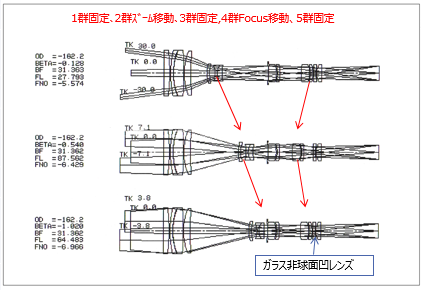

スキャナー8倍レンズ

レンズ設計レポート

 2016/12/14
用途 ＧH-315用
スキャンフィールド
300mm×300mm		 ＧH-320用
スキャンフィールド
300mm×300mm
レーザー波長 1064nm 1064nm
ビーム拡大率 4.05倍 6.11倍
入射径 Φ4.90 Φ4.72
レンズ全長
(移動レンズ第1面
～
対物レンズ最終面)		 80.28mm 132.12ｍｍ
対物最終面～
ガルバノミラー面		 250mm 250ｍｍ
ガルバノミラー面
入射光束径		 Φ13.79 Ф20.02
WD
(ガルバノミラー面
～加工点)		 570ｍｍ(中心点)
～
608.2mm(対角点)		 570ｍｍ(中心点)
～
608.2mm(対角点)
移動レンズ
移動量		 0mm～対物側へ
0.538mm
(中心点～対角点)		 0mm～対物側へ
1.207mm
(中心点～対角点)
構成枚数 移動レンズ
平凹球面1枚
対物レンズ
平凸球面2枚		 移動レンズ
平凹球面1枚
対物レンズ
平凸球面3枚
移動レンズ外径
対物レンズ外径		 Φ6.9
Φ21.85		 Ф6.75
Ф30.8
スポット系 30µm以下 30μm以下

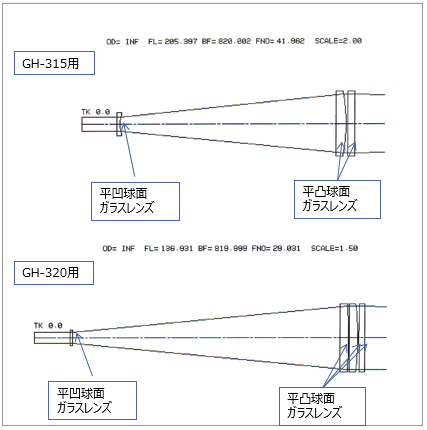

3Dガルバノ用レンズ設計

レンズ設計レポート

 2017/04/11
用途 監視用
焦点距離 6.46mm~64.6mm
F-Number F/1.67W~F/1.98N~F/1.74
撮像素子 1/1.7"
H7.53mm,V5.64mm,D9.33mm
構成枚数 11群15枚
(非球面硝子レンズ3枚含)
前玉有効径 Φ48.4
光学全長 91.963ｍｍ
(in glass t=0.7mm)
バックフォーカス 7.037ｍｍ
(in glass t=0.7mm)
TV歪曲度 3.4％
目標光量比 45% Φ7.53(H)
目標MTF
(中心白色ベスト位置)		 中心(軸上)200本/mm 30%
周辺(～7割)150本/mm 30%

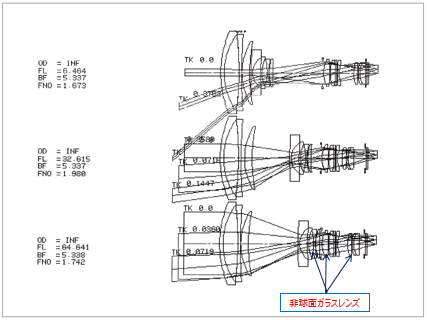

1/1.7”広角10倍ズームレンズ

●1群LensesのL1/2/3固定､2群LensesはZoomで直線移動､
4群LensesはFocusで曲線移動
●さらにＷ/N位置で前玉径拡大を防ぐため、L3を右へ､
絞りを含む3群Lensesを左へ移動

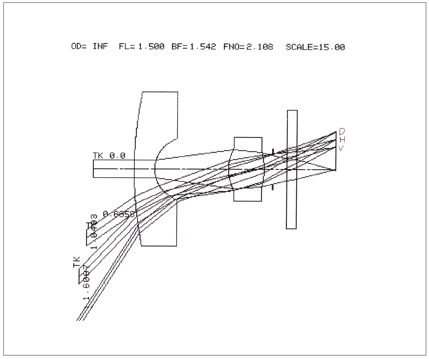

レンズ設計レポート

 2017/04/12
用途 コストダウンカメラ用
射影方式 中心射影 y=tanθ
焦点距離 1.5mm
F-Number F/2.1
撮像素子(像高) 1/5"(D1.5H1.2V0.9)
構成枚数 2群2枚(非球面PL2枚)
前玉有効径 Ф5.1
光学全長 7.924ｍｍ
(in glass t=0.4mm)
TV歪曲度 -12.5％
周辺光量比
(歪曲考慮)		 40%（水平）
MTF 中心(軸上)90本/mm 30%以上
周辺(～7.5割)63本/mm 30%以上

1/5“水平92度レンズ

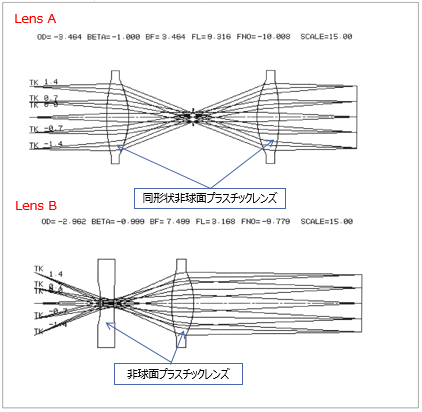

レンズ設計レポート

 2017/04/24
Type Lens A Lens B
使用波長 460±5nm 460±5nm
合成焦点距離
物像倍率		 9.316mm
1.00X		 3.168ｍｍ
1.00X
F-Number 有効F/10 有効F/9.78
物体サイズ
像体サイズ		 2.0×2.0mm
2.0×2.0mm		 2.0×2.0mm
2.0×2.0mm
構成枚数 非球面PC
レンズ2枚		 非球面PC
レンズ2枚
前玉/後玉
有効径		 Ф3.34/Ф3.34 Ф0.54Ф2.84
物像間距離 14.66ｍｍ
(物体～像体)		 14.66mm
(物体～像体)
MTF
焦点深度		 20本/mm
30%±0.25mm		 20本/mm
30%±0.25mm
被写体深度
(近軸領域)		 ±0.5mm ±0.5mm
射出角 1.847度 1.057度

像側テレセントリック奪等倍レンズ

レンズ設計レポート

 2017/05/16
用途 無限遠補正
使用波長 510～692nm
焦点距離
WD		 対物40.17mm,集光40.71mm
22.29mm(被写体～レンズ第1面)
22.29(レンズ最終面～結像面)
NA 0.30
被写体径,像径 Ф16.97mm
構成枚数 対物レンズ,集光レンズ
対物レンズ6枚×2
最大有効径 Ф25.5
光学全長 139.56ｍｍ
(被写体から結像位置)
歪曲収差 0.1％
周辺光量比 60%（7割）
MTF(目標) 中心mm 60本/mm 30％
周辺 60本/mm 30％

無限遠補正光学系(対物レンズ+集光レンズ：等倍)

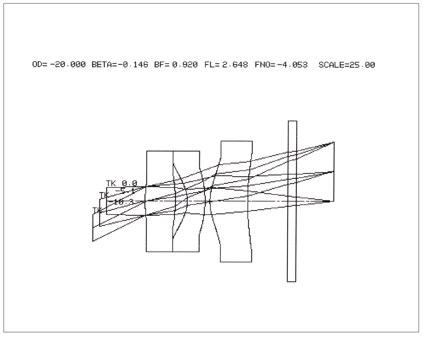

レンズ設計レポート

 2017/06/15
用途 接写撮影
使用波長 可視光
焦点距離
被写体距離		 2.65ｍｍ
20mm(被写体～レンズ第1面)
Fno(L1/R1有効径) F/4.0(Ф0.72),F/5.6(Ф0.52)
被写体径
有効像円		 Ф20.6mm(画角54.5度)
Ф2.95
構成枚数 3群3枚
(硝子両面非球面レンズ3枚)
最大有効径 Ф2.3(L3/R2)
光学全長 4.62ｍｍ in air
(レンズ第1面～結像位置)
歪曲収差 2％
周辺光量比 60%（7割）
MTF 中心 200本/mm 40％
周辺7割150本/mm 40％

マイクロレンズ光学仕様
